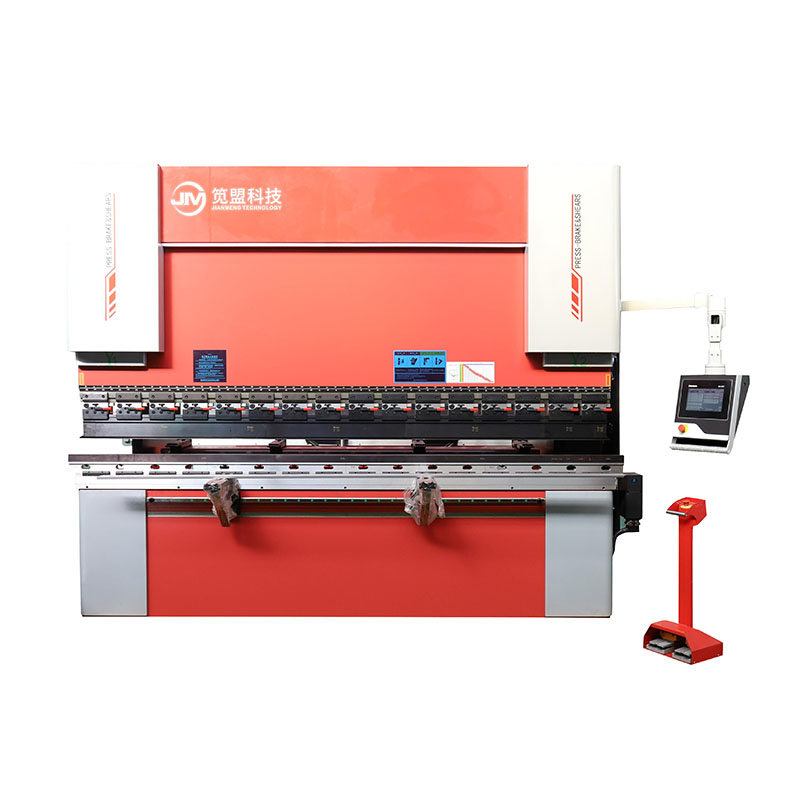

JM is een fabrikant en leverancier van CNC-afkantpersen in China die CNC-afkantpersen in de groothandel kan leveren. De kantbank vervaardigd door de Chinese fabrikant JIANMENG is een mechanisch apparaat dat wordt gebruikt voor het buigen en vormen van metalen platen in de gewenste vorm. Het wordt veel gebruikt in de metaalverwerkende industrie voor het produceren van complexe en nauwkeurige vormen uit metalen platen.

Machinemodel en aantal bedieningsassen

Aantal stuurassen: 4+1

Gereserveerde intelligente buigmanipulatorinterfacefunctie

Hoofdconfiguratie van de machine

Het krachtige servohydraulische systeem van Rexroth in Duitsland regelt de synchronisatie van de linker- en rechtercilinder.

Beide zijden zijn uitgerust met een ATEK GIVI-roosterliniaal om synchrone positiefeedback te detecteren.

Achterstopper is uitgerust met krachtige servomotor en kogelomloopspindel.

Belangrijkste geïmporteerde accessoires van CNC-afkantpers

- CNC-systeem: Nederland DELEM - Hydraulisch systeem: Rexroth - Raspliniaal: GIVI - Hogedrukoliepomp: ZONNIG - Laagspanningsapparatuur: Schneider - Olieleidingverbinding: DEGUO - Zegel: Parker

Belangrijkste technische parameters van de machine:

Kenmerken en functies van CNC-systeem

DA53T van DELEM kan 4+1 assen besturen, namelijk Y1-as, Y2-as, X-as, R-as en V-as

Volledig metalen schaal, de nieuwste modevorm

Geavanceerde ingebouwde CPU-hardwaretechnologie

Berekening van de productontwikkelingsduur

Meer dan 7000 programma's en matrijzenbibliotheken, 99 werkstappen voor elk programma

Ondersteuning van internettoegang

Chinese en Engelse taalselectie

Geïntegreerd bedieningspaneel voor werktuigmachines

De stanslengte van het buigwerkstuk kan automatisch worden berekend.

De buigdruk wordt automatisch berekend en aangepast door de computer, afhankelijk van de lengte of dikte van het werkstuk.

Technische kenmerken van apparatuur

Het numerieke besturingssysteem regelt de openingsgrootte van de proportionele klep en de proportionele klep regelt de olie-inlaat van de linker en rechter oliecilinders. De Y1- en Y2-assen - de linker- en rechterkant van het schuifblok zijn respectievelijk uitgerust met de GIVI uiterst nauwkeurige lineaire roosterschaal (Y1-Y2) van het Europese ATEK-bedrijf, die wordt gebruikt om de exacte afstand tussen de schuifplaten te meten blok en de werkbank. De roosterschaal en de kolom zijn zacht verbonden en de vervorming van de kolom heeft geen invloed op de positionering. De positiegegevens worden onmiddellijk teruggekoppeld naar het CNC-systeem, dat het uitgaande servoklepbesturingssignaal (S1-S2) kan berekenen. De positioneringsnauwkeurigheid van de schuif is dus ≤ ± 0,02 mm.

Om de goede bewerkingsnauwkeurigheid van het werkstuk te garanderen, wordt speciaal het mechanische werktafelcompensatiemechanisme toegepast: het mechanische afbuigingscompensatieapparaat van het nieuwe golftype kan een cluster van convexe curven met ideale positie vormen, en de precieze uitstulping van het apparaat kan automatisch worden geregeld door het numerieke besturingssysteem bij het bewerken van onderdelen van verschillende dikte of lengte, waardoor een goede nauwkeurigheid bij het bewerken van het werkstuk wordt gegarandeerd. De compensatie

● Snelspaninrichting

● Handige en snelle matrijsvervanging

● Verminder de arbeidsintensiteit

● Verbeter de productiviteit

apparaat heeft niet alleen de NC horizontale automatische compensatiefunctie, maar ook de verticale handmatige compensatie-aanpassingsfunctie.
